rf407 -系列无线电通信与多个数据记录器使用一个数据记录器作为路由器

这种类型的网络配置对于绕过障碍物(如一座山或一座建筑)进行通信或达到更远的距离非常有用。

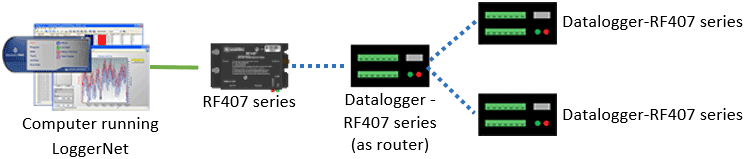

(点击图像展开/折叠显示)

配置rf407系列无线电，使其能够通过路由器与多个数据记录器通信，需要完成以下步骤(指令如下):

• 确保您的数据记录器和rf407系列无线电都连接到天线和电源。

• 配置与rf407系列设备的连接设备配置实用程序用于设置数据记录器和外设的软件工具，并在这些设备部署到现场和/或添加到网络之前配置PakBus设置。．

• 分配独特PakBus®Campbell Scientific开发的一种专有通信协议，用于促进Campbell Scientific设备之间的通信。在概念上与IP (Internet Protocol)相似，PakBus是一种具有路由功能的分组交换网络协议。坎贝尔科学公司的注册商标。万博matex网页登录使用的每个数据记录器的地址设备配置实用程序．(连接到每个数据记录器，并设置PakBus地址在部署|数据记录仪选项卡)。

• 将数据记录器配置为路由器。

• 使用数据记录器支持软件LoggerNet, RTDAQ和PC400 -这些Campbell Scientific的软件应用程序至少包括以下功能:数据记录器通信，下载程序，时钟设置，和测量数据的检索。在计算机和数据记录器之间建立通信。

配置rf407系列射频

配置连接到计算机的rf407系列射频(参考上图)。

1. 确保您的rf407系列收音机连接到天线和电源。

2. 第一次使用USB连接时，必须先安装USB驱动程序设备配置实用程序(选择你的收音机，然后在主页上点击安装USB驱动程序)．使用USB或RS-232电缆将rf407系列收音机连接到计算机。

3. 使用设备配置实用程序,选择通信端口用于您的收音机，并连接到rf407系列收音机。

4. 在主要选项卡,设置活跃的界面来USB或rs - 232(取决于您的计算机将如何连接到rf407系列收音机)。

5. 应用更改。

6. 将rf407系列射频连接到上一步中选择的计算机通信端口。

配置充当路由器的数据记录器

1. 给数据记录器供电。第一次使用USB连接时，必须先使用设备配置实用程序(选择您的数据记录器，然后在主页上单击安装USB驱动程序)．或者，您可以使用EZ安装程序安装USB驱动程序。 一个USB连接提供5v电源(以及一个通信链路)，这对于设置来说足够了，但一个12v电池将需要用于现场部署。确保数据记录仪天线已连接。

2. 使用设备配置实用程序，连接到将作为路由器的rf407系列数据记录器。

3. 在部署>数据记录仪选项卡，分配一个唯一的PakBus地址(见PakBus通信的更多信息)。

4. 在部署选项卡上,单击Com端口设置子页签中。

5. 从选择适合的列表中,选择射频．

6. 设置灯塔间隔来60秒(或你愿意等待的时间)叶分支末端的PakBus节点。在这种模式下，数据记录器不能将数据包从它的一个通信端口转发到另一个端口。它将不维护一个邻居列表，但它仍然与其他PakBus数据记录器和无线传感器通信。它不能用作到达(路由到)其他数据记录器的方法。要发现的网络中的数据记录器)。

   注意:

   一个灯塔在PakBus网络中向其他设备广播的一种信号，用来识别“邻居”设备。PakBus网络中的信标确保网络中的所有设备都知道其他可行的设备。以指定的时间间隔发现邻居设备的报文广播。

7. 设置验证时间间隔稍微大于路由器和网络中其他(叶)数据记录器之间的预期通信间隔(例如，90秒)。

8. 单击先进的子和设置是路由器来真正的．

9. 应用您的更改。

将路由数据记录器添加到LoggerNet网络

1. 使用LoggerNetCampbell Scientific的数据记录器支持数据记录器和计算机之间的编程、通信和数据检索软件。,点击设置并单击视图菜单，以确保您在标准视图。

2. 点击添加根．

3. 点击相称,然后PakBusPort (PakBus伐木工人),然后 CR300Series．

4. 点击关闭．

5. 在窗口左侧的“整个网络”窗格中，选择相称．

6. 在硬件页签右侧，单击相称的连接列表，选择为rf407系列射频分配的通信端口。

7. 在窗口左侧的“整个网络”窗格中选择PakBusPort．

8. 在硬件选项卡右侧，选择PakBus端口始终打开复选框。

   • 如果你想阻止的可能性LoggerNet在不经过路由器的情况下与网络中的任何其他数据记录器通信时，设置灯塔间隔来00小时00米00秒．

9. 在窗口左侧的“整个网络”窗格中，选择路由器数据记录器( CR300Series)。

10. 在硬件选项卡右侧，键入PakBus地址你分配给路由器的数据记录器设备配置实用程序．

11. 可选地,单击重命名按钮()为数据记录器提供一个描述性名称。

12. 应用您的更改。

将叶数据记录器添加到网络中

1. 在LoggerNetCampbell Scientific的数据记录器支持数据记录器和计算机之间的编程、通信和数据检索软件。标准设置视图(点击设置（)选项，然后按视图菜单，以确保您在标准视图)，右键单击窗口左侧的“整个网络”窗格中的路由器数据记录器，并选择 CR300Series．

2. 控件中选择新添加的数据记录器整个网络窗格中,设置PakBus地址分配给所入的叶数据记录器的地址设备配置实用程序．

3. 点击重命名．输入数据记录器的描述性名称。

4. 应用您的更改。

5. 对网络中的每个叶数据记录器重复这些步骤。

如果您遇到网络通信问题，请参阅故障排除无线电通信寻求帮助。

使用额外的通信方法

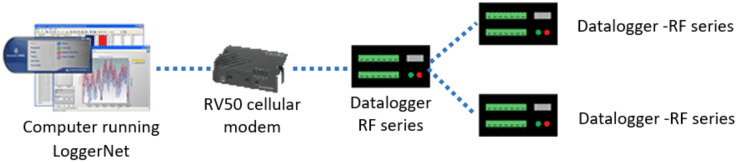

使用类似的指令，rf407系列数据记录器可以在具有其他通信方法的系统中使用。例如，在下图中，路由器rf407系列数据记录器与LoggerNet通过RV50蜂窝调制解调器连接到rf407系列数据记录器使用rs - 232端口。的路由器rf407系列数据记录器通过RF与叶片rf407系列数据记录器通信。

(点击图像展开/折叠显示)
